加工機

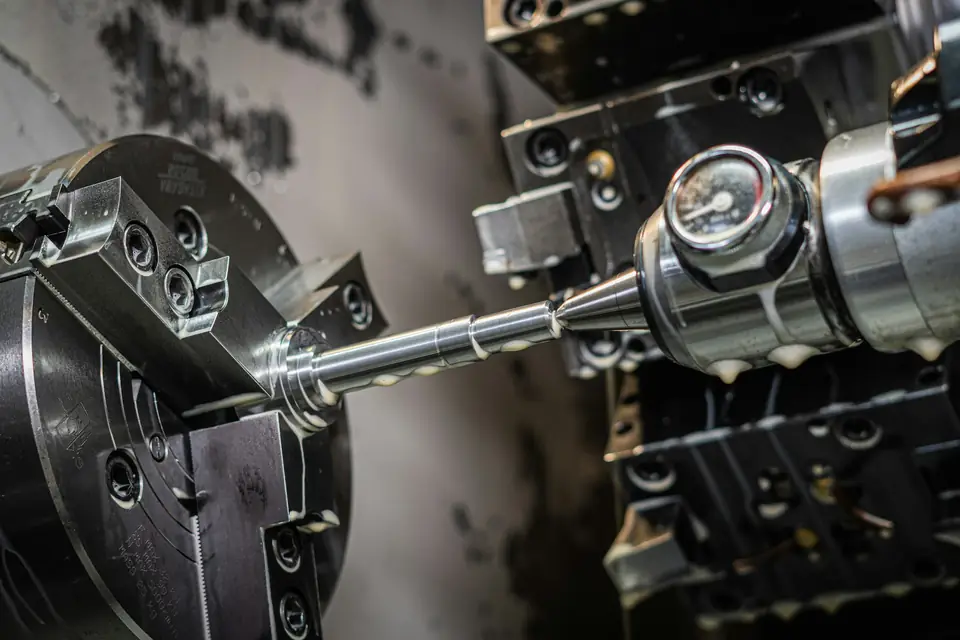

CNC 旋盤
5 台最大加工径 φ300mm、最大加工長 500mm
向いている部品: シャフト、フランジ、ブッシュなど丸い部品
CNC 自動盤
3 台棒材 φ2〜φ32mm、背面加工つき
向いている部品: ピン、ノズル、ネジ部品などの小物の量産

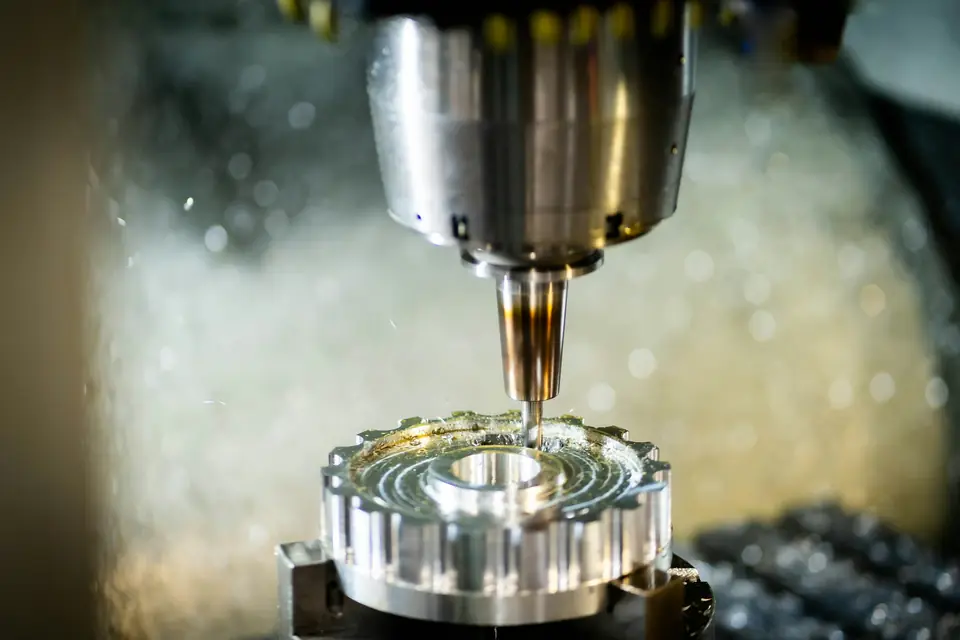

立形マシニングセンタ
5 台テーブル 1,000 × 500mm、ストローク 760 × 410 × 460mm
向いている部品: ブロック、プレート、ハウジングなど角物
5 軸マシニングセンタ
2 台加工範囲 φ500 × 350mm、同時 5 軸
向いている部品: 複数の面に加工がある部品、曲面
円筒研削盤
2 台最大研削径 φ200mm、最大研削長 500mm
向いている部品: 軸受けの当たる面などの仕上げ
ワイヤー放電加工機
1 台加工範囲 400 × 300 × 200mm
向いている部品: 焼き入れ後の鋼材、細い溝や角の抜き
加工ごとの精度の目安
材質や形によって変わります。図面の公差がこれより厳しい場合も、まずはご相談ください。
表は横にスクロールできます →
| 加工 | 寸法公差 | 面粗さ | 幾何公差 |
|---|---|---|---|
| CNC 旋盤 | ±0.01mm | Ra1.6 | 真円度 0.005mm |
| CNC 自動盤 | ±0.005mm | Ra0.8 | 同軸度 0.01mm |
| マシニング（立形・5 軸） | ±0.01mm | Ra1.6 | 位置度 0.01mm、平面度 0.02mm |
| 円筒研削 | ±0.003mm | Ra0.4 | 真円度 0.002mm |
| ワイヤー放電 | ±0.005mm | Ra0.8 | — |
測定機と検査室

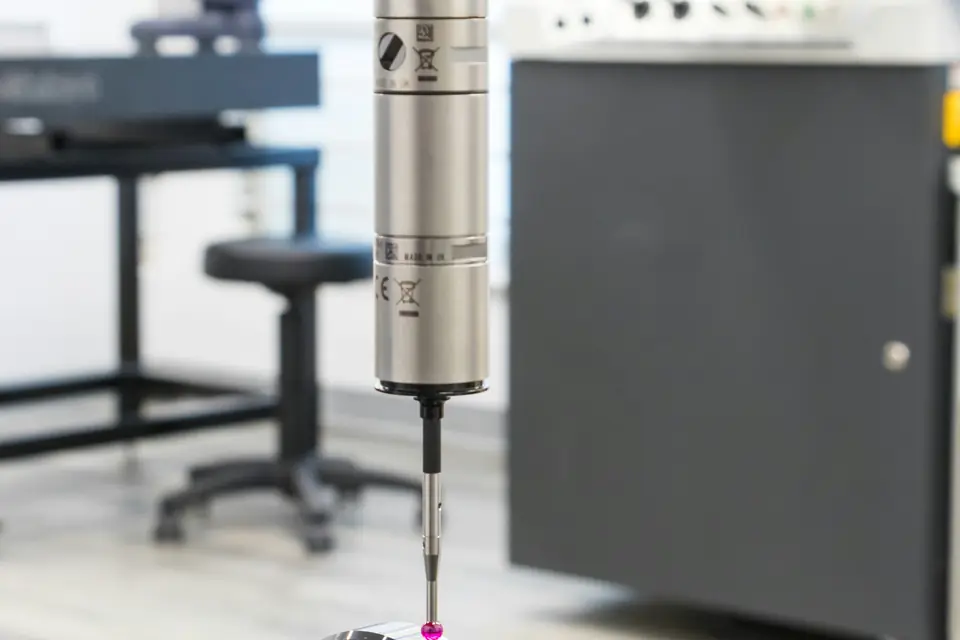

- 三次元測定機
- 1 台
- 測定範囲 700 × 600 × 500mm。検査成績書はこの結果から作ります
- 画像測定機
- 1 台
- 小物の輪郭・穴位置を非接触で測ります
- 真円度測定機
- 1 台
- シャフトや研削面の真円度・同軸度
- 表面粗さ測定機
- 1 台
- Ra・Rz の測定
- 検査室
- 1 室
- 室温 20 ± 1℃ に保ち、温度による寸法の変化を抑えます
