CASE 01 ／ 食品機械
食品加工機のステンレス製ハウジング
- 材質
- SUS304
- 加工
- マシニング（5 軸）
- 精度
- ±0.01mm
- 数量
- 20 個 / 月
- 納期
- 初回 3 週間
ご相談の内容
鋳物から削り出しに替えたいが、複数の面に穴があり、段取りのたびに位置がずれていた。
当社の対応
5 軸マシニングで 1 回の段取りで 5 面を加工。面どうしの位置のずれがなくなり、検査の手間も減りました。
CASE 02 ／ 計測機器
測定器に組み込む真鍮の小物部品
- 材質
- C3604（真鍮）
- 加工
- CNC 自動盤
- 精度
- ±0.005mm
- 数量
- 3,000 個 / ロット
- 納期
- 2 週間
ご相談の内容
海外の調達先から届く品の寸法がばらつき、組み立てで選別していた。
当社の対応
自動盤で全数を同じ条件で量産し、抜き取りの検査成績書を付けて納品。選別の工程がいらなくなりました。
CASE 03 ／ 産業機械
検査装置のアルミ製ベースブロック
- 材質
- A5052
- 加工
- マシニング（立形）
- 精度
- 平面度 0.02mm
- 数量
- 1 個（試作）
- 納期
- 5 営業日
ご相談の内容
装置の試作を急いでおり、3D データしかなく図面がまだ無かった。
当社の対応
STEP データから加工し、寸法を確かめたうえで図面の作成も手伝いました。量産の図面にそのまま使われています。

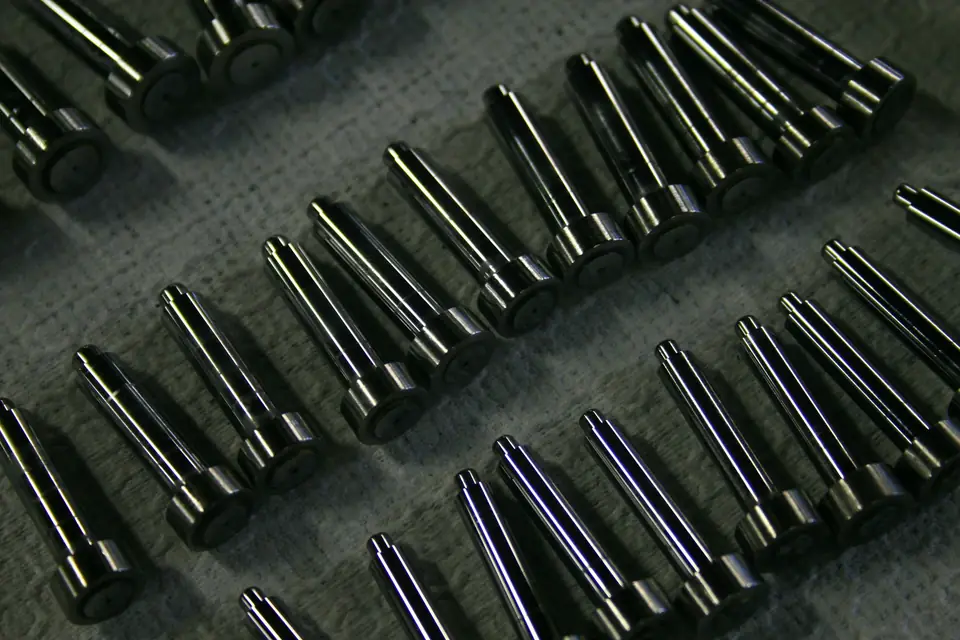

CASE 04 ／ 水産加工機械
水産加工ラインの搬送用シャフト
- 材質
- SUS316
- 加工
- CNC 旋盤＋円筒研削
- 精度
- 外径 h6 / 真円度 0.003mm
- 数量
- 50 本
- 納期
- 2 週間
ご相談の内容
海水の塩分で錆びやすく、交換の頻度が高かった。
当社の対応
耐食性の高い SUS316 に材質を替える提案をし、研削で軸受けの当たる面を仕上げました。交換の間隔が延びています。
CASE 05 ／ プラント設備
配管用のステンレスフランジ
- 材質
- SUS304
- 加工
- CNC 旋盤＋マシニング
- 精度
- ±0.02mm
- 数量
- 200 枚
- 納期
- 3 週間
ご相談の内容
急な設備の更新で、短い納期で数がまとまって必要になった。
当社の対応
旋盤とマシニングの 2 工程を夜間の無人運転でつなぎ、予定より早く納めました。

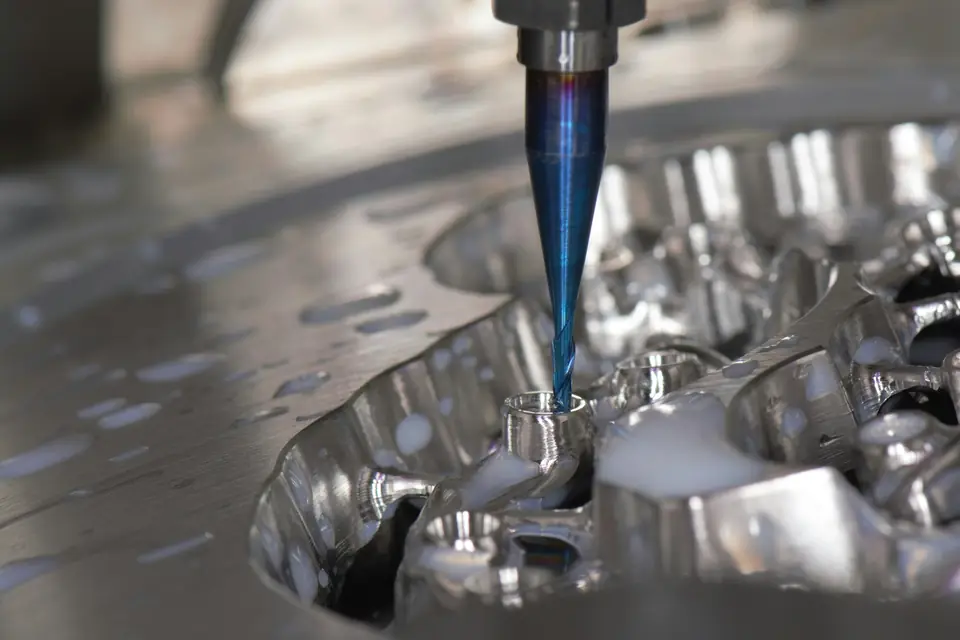

CASE 06 ／ 省力化機械
ロボットハンドの軽量アルミ部品
- 材質
- A7075
- 加工
- マシニング（5 軸）
- 精度
- ±0.01mm
- 数量
- 10 個（試作）
- 納期
- 10 日
ご相談の内容
ロボットの先に付ける部品を軽くしたいが、強度は落とせなかった。
当社の対応
力のかからない部分を削り落とす肉抜きの形を提案し、5 軸で削り出しました。強度を保ったまま 3 割軽くなりました。
お客様との取り決めにより、社名と図面は載せていません。写真はイメージです。
